Tehnoloģijas / Kompetence

Pāļu veidi

Zemāk apkopojām izmantotās tehnoloģijas un pāļu veidus.

Bez grunts izņemšanas

FDP tehnoloģija

FDP (Full Displacement pālis) – bez grunts izņemšanas, ar speciāla instrumenta palīdzību.

Ar šo tehnoloģiju izbūvējam Ø360 mm, Ø420 mm un Ø520 mm pāļus līdz 21 m dziļumam.

Priekšrocības

Augsta nestspēja
Minimāls izņemtās grunts daudzums
Neliels betona patēriņš
Urbšana ar minimālu vibrāciju
Augsts produktivitātes līmenis

FDP pāļu izbūves process — Vietas urbpālis izgatavots bez grunts izņemšanas Full Displacement Pile, FDP

Instruments – apakšas daļa: urbjoša, vidus daļa grunts pārvietošanai un sablīvēšanai, kā arī urbuma stabilizācijai, augšējā daļa ar atpakaļsablīvēšanu.

Urbšana, rotējot un spiežot instrumentu. Grunts tiek irdināta ar uzgali un iespiesta urbuma sienā.

Urbšanas dziļums ir atkarīgs no masta garuma un nesošā grunts slāņa dziļuma.

Pālis tiek betonēts ar sūkni, padodot betonu ar spiedienu no urbuma apakšas.

Armatūras karkasa ievietošana vai ievibrēšana urbumā.

Apvalkcaurules sistēma

KELLY Casing tehnoloģija

Urbpālis ar grunts izņemšanu, ar speciāla Kelly stieņa palīdzību un dažāda garuma apvalkcaurulēm (2 m, 3 m, 4 m un 5 m). Klasiska pāļu urbšanas sistēma visiem grunts tipiem.

Veicam pāļu urbšanu Ø620 mm, Ø880 mm un Ø1140 mm diametrā līdz 32 m dziļumam.

Priekšrocības

Minimāls grunts spiediens, strādājot ēkas tuvumā
Liela diametra pāļu izbūve
Droša urbuma sienu aizsardzība no sabrukšanas
Augsta urbuma aizpildīšanas ar betonu kvalitāte
Iespēja veidot paplašinājumu pilnai nestspējas izmantošanai

Kelly Casing pāļu izbūve — Urbpālis izgatavots ar izvelkamu apvalkcauruli Kelly-casing

Apvalkcauruļu uzstādīšana — uzspiešana un rotēšana.

Pāļu urbšana ar gliemežurbi vai kausveida urbi. Grunts stabilizācija ar apvalkcaurulēm.

Karkasa uzstādīšana urbumā ar palīgvinču.

Pāļa betonēšana pa padeves caurulēm.

Apvalkcauruļu izvilkšana betonēšanas procesā.

Front-of-wall / FoW

Dubultā rotora tehnoloģija

Divu vietas urbpāļu tehnoloģiju kombinācija — gliemežurbis (CFA) ar apvalkcauruli (casing), kas ļauj izveidot pamatus jebkuros grunts apstākļos, tajā skaitā vājās un apūdeņotās gruntīs.

Tehnoloģija ļauj izbūvēt atsevišķus urbpāļus un “sienas gruntī” ar diametru 420 mm un dziļumu līdz 17 m. Apvalkcaurule nodrošina urbuma stabilitāti un nepieļauj lieku grunts izņemšanu.

Priekšrocības

Nav ievērojama trokšņa un vibrācijas
Drošs darbs blakus ēkām un apdzīvotās vietās
Augsta pāļu izbūves produktivitāte
Kvalitatīva betonēšana ar augstu spiedienu
Iespēja izbūvēt “siena gruntī” konstrukcijas

Dubultrotācijas pāļu izbūve — Urbpāļu un pāļu sienu izgatavošana ar dubultrotācijas metodi Front-of-wall, FoW

Iekārtas uzstādīšana urbšanas vietā.

Apvalkcaurules un gliemežurbja ieurbšana līdz nepieciešamajam dziļumam.

Betonēšana no urbuma apakšas.

Iepildīts urbums ar betonu. Gliemežurbja iztukšošana, mainot griešanās virzienu.

Armatūras karkass tiek ievibrēts no augšas.

Continuous Flight Auger

CFA tehnoloģija

CFA (Drilling with Continuous Flight Auger) – pāļu urbšana ar gliemežurbi. Klasiska sistēma visiem grunts tipiem. Darbu laikā nav triecieniedarbības un vibrācijas.

IekārtaUrbja diametrsUrbšanas dziļums

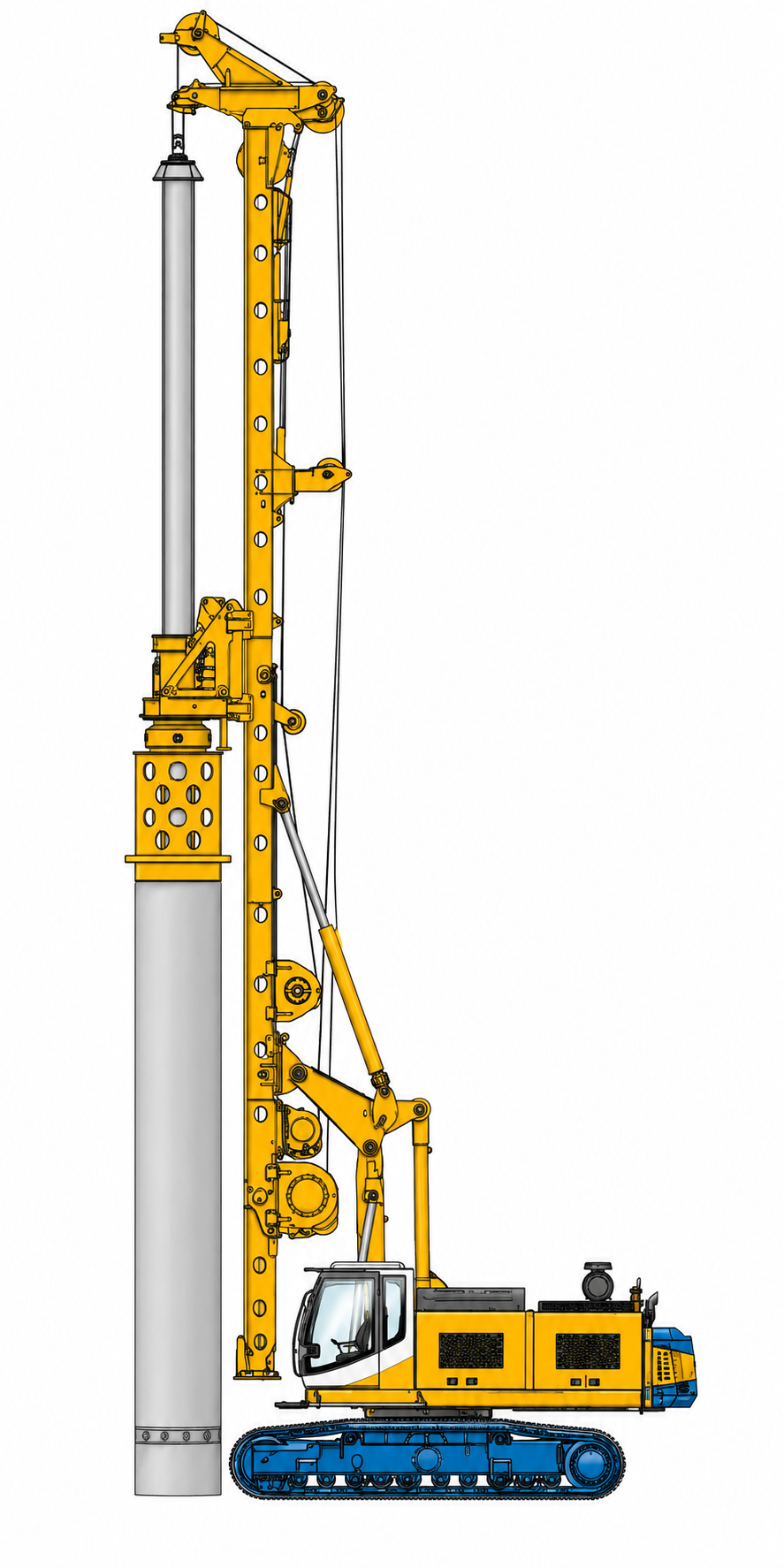

Bauer BG 24450 mm14,5 m

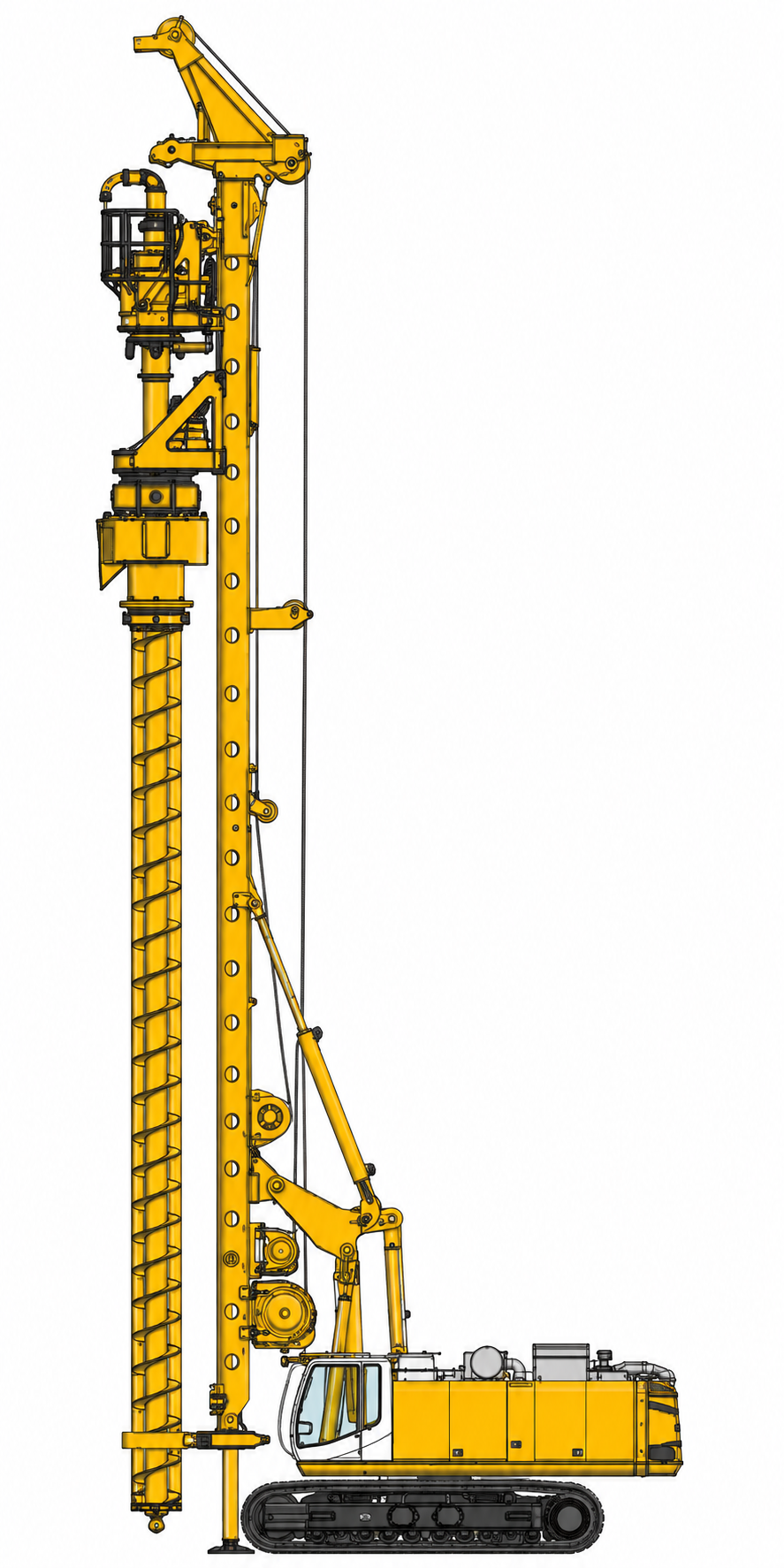

Bauer BG 25 H406 mm16,5 m

Priekšrocības

Pāļu urbšana dažādās gruntīs, arī vājās
Darbs blīvi apbūvētās teritorijās
Augsts produktivitātes līmenis

CFA pāļu izbūve — Vietas urbpālis izgatavots ar gliemežurbi Continuous flight auger piles, CFA

Gliemežurbja ieurbšana līdz vajadzīgajam dziļumam.

Betonēšana no urbuma apakšas.

Armatūras karkasa ievietošana urbumā ar vibratoru.

Izbūvēts pālis.

Kvalitātes kontrole

Pāļu pārbaude

Vispārējie dati

Būvnieki ir ieinteresēti, lai izbūvētā ēka būtu maksimāli droša, t.i., mehāniski stabila.

Pāļi ir ēkas pamats. Neatkarīgi no pāļu tehnoloģijas un tehniskajiem datiem veicam:

pāļu statiskās pārbaudes;
pāļu dinamiskās pārbaudes;
ultraskaņas pārbaudes — pāļa veseluma pārbaudi.

Pārbaudes notiek pēc ГОСТ 5686-94 “Грунты. Методы полевых испытаний сваями”. Pamatmērķis ir pāļa nestspējas noteikšana atkarībā no tehniskajiem datiem un ģeoloģijas.

Statiskā pārbaude

Pāļu pārbaudes iekārta

Speciāla pārbaudes iekārta ar sijām un enkuriem ir ātri uzstādāma. Enkuri tiek ieurbti ar Bauer tehniku un adapteru; sijas var uzstādīt ar Bauer tehniku vai autoceltni.

Iespējami arī individuāli pāļu pārbaudes risinājumi.

Nesagraujošā metode

PIT Pāļu veseluma pārbaude

Pāļu veseluma pārbaude ir nesagraujoša metode, ar kuru iespējams pārbaudīt praktiski visu veidu pāļus, pat koka, un atklāt plaisas, tukšumus, grunts ieslēgumus, kā arī diametra un garuma izmaiņas.
